车载通信物理层基础：信号、网络拓扑与整车EMC设计详解

定位：从"电信号如何穿越线束"到"整车如何在电磁风暴中保持通信稳定"，建立车载物理层的完整认知框架。物理层是所有总线协议的共同底座——无论上层跑的是 CAN、以太网还是光纤，最终都要落到一根导线、一束光波、一次电压跳变上。

引言：为什么物理层是车载通信的"第一性原理"

如果说车载网络协议栈是一座大厦，物理层就是地基。地基不稳，再精妙的协议设计也会崩塌。这一判断并非危言耸听——在汽车电子领域，因物理层设计缺陷导致的通信故障占据了总线问题的大半壁江山，而恰恰是这些"底层问题"最难定位、最难复现、最难修复。

汽车是一个极端的电磁环境。发动机舱内，点火线圈在每次火花塞击穿时产生数千伏的脉冲电压；电机控制器以数十千赫兹的频率切换数百安培的电流；DC-DC 变换器的开关管在纳秒级边沿上制造出覆盖中波到微波的宽带噪声。与此同时，来自外部的广播电台、移动基站、甚至路边 LED 广告牌的电磁辐射，时刻涌向行驶中的车辆。而在这样一张密集的电磁干扰网之下，车内通信系统还必须在 -40℃ 到 85℃（发动机舱局部可达 125℃）的温度跨度中稳定工作，承受振动、盐雾、油污的持续考验。

在这样的环境下，物理层必须回答三个核心问题：

• 信号如何可靠传输？——电气特性、编码方式、时钟同步
• 节点如何有序连接？——拓扑结构、阻抗匹配、终端电阻
• 系统如何抵御干扰？——EMC 设计、屏蔽接地、滤波隔离

本文将从这三个维度出发，系统拆解车载通信物理层的核心知识体系，为后续深入各条总线协议（CAN、LIN、FlexRay、车载以太网、MOST）奠定坚实的底层认知。

一、车载物理层信号基础：从电压跳变到比特流

1.1 物理层的"语言"：电信号与光信号

车载通信物理层本质上是将数字世界的 0 和 1，转换为物理世界可传输的能量形式。这种"翻译"方式并非唯一——当前主流车载网络采用了三种不同的物理信号载体，各自适配不同的场景需求。

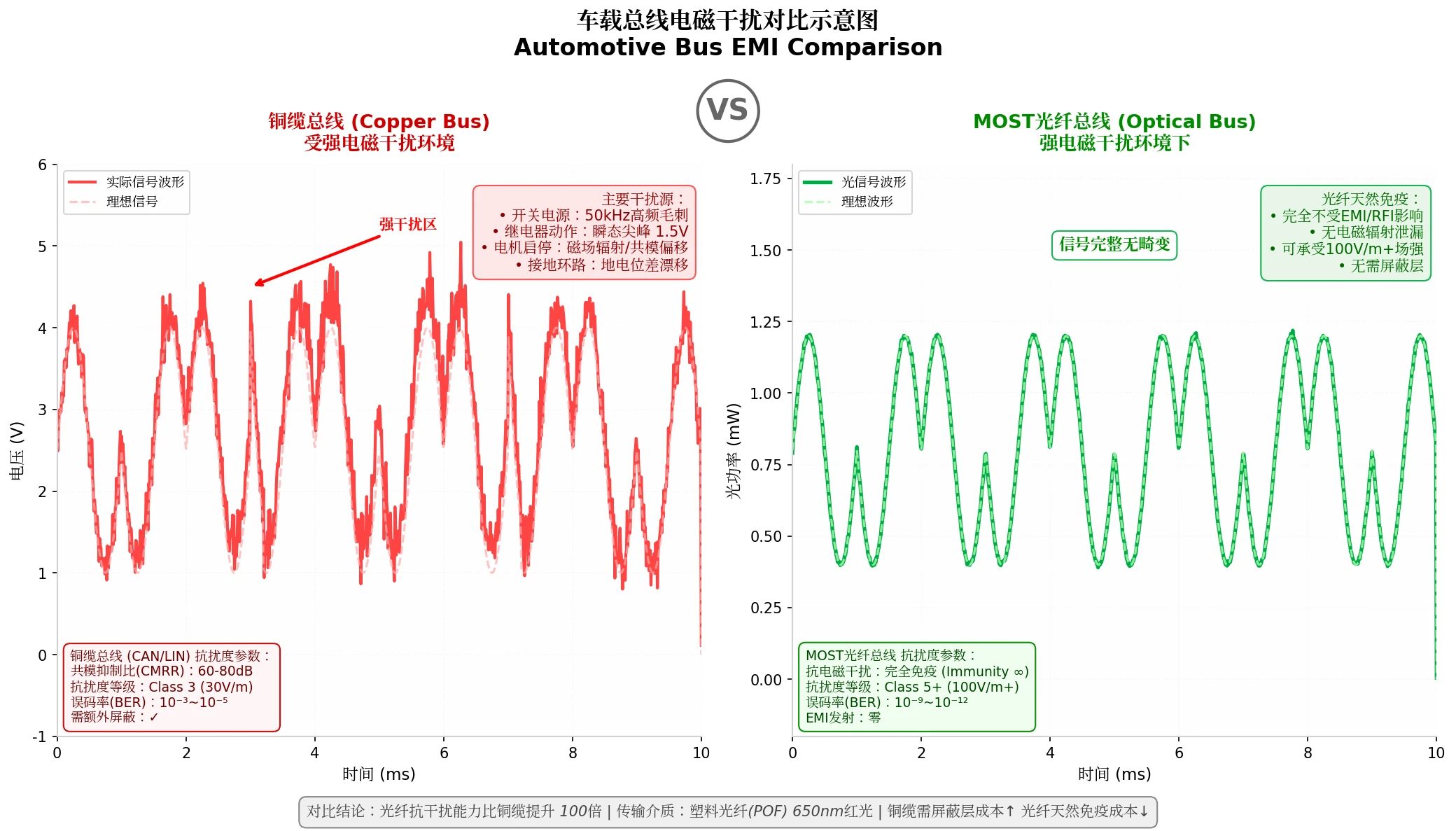

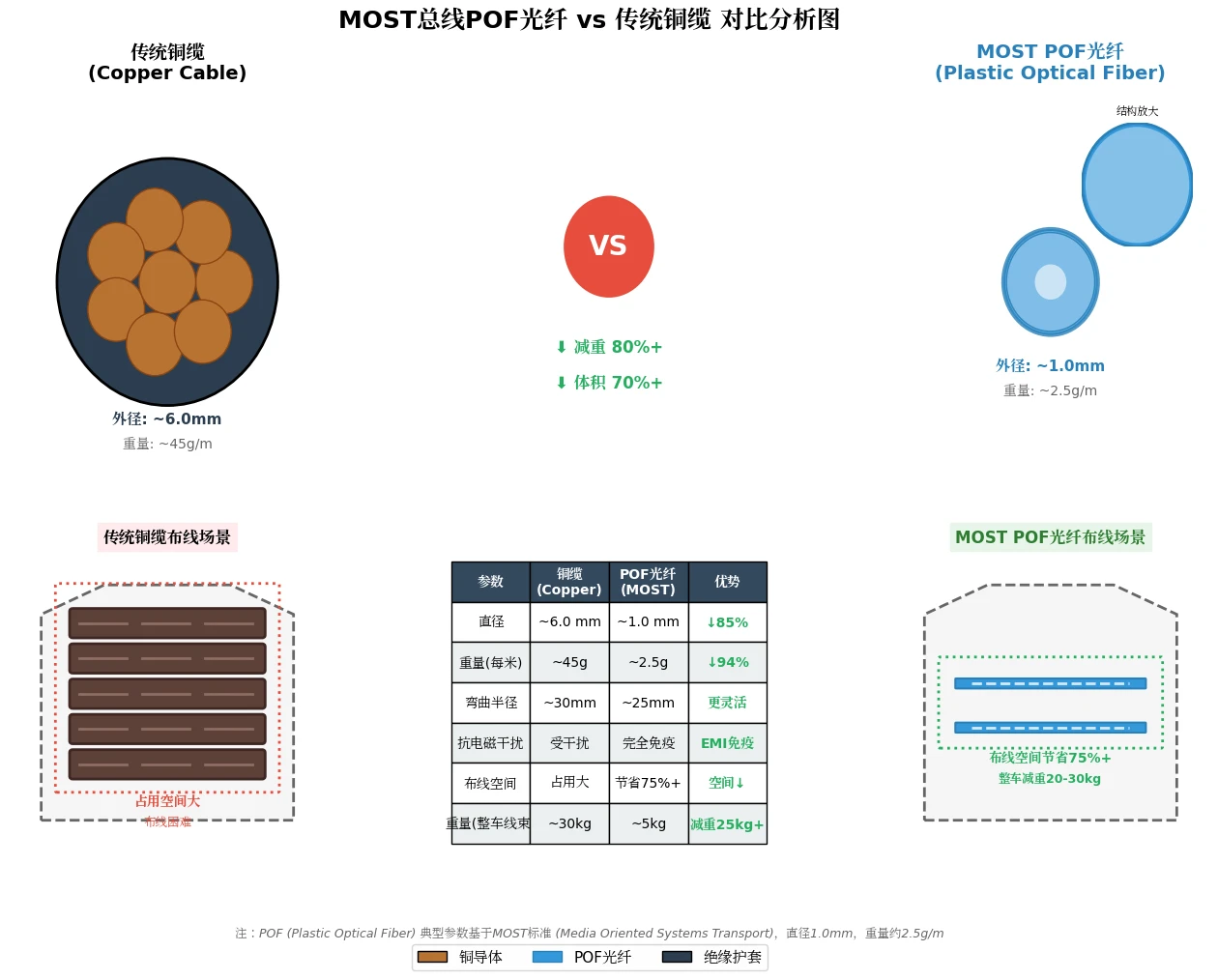

这里有一个关键洞察：没有"最好"的物理介质，只有"最合适"的场景选择。LIN 用一根导线搞定车门灯控，CAN 用双绞线承担动力 backbone，MOST 用光纤守护音响的纯净——物理层的选型逻辑，从来都是场景驱动而非性能至上。理解这一点，就不会陷入"光纤一定比铜缆好"的认知误区——光纤在音响域是完美选择，但在遍布全车的数十个门锁开关节点上，用光纤显然是过度设计。

1.2 差分信号：车载铜缆总线的抗干扰基石

差分信号是 CAN、FlexRay、车载以太网等主流总线的共同选择。其核心原理并不复杂：利用两根导线（如 CAN_H 与 CAN_L）之间的电压差来表示逻辑状态，而非依赖单根线对地的绝对电压。这个看似简单的设计，却成就了车载铜缆总线最核心的抗干扰能力。

差分信号的三重抗干扰机制：

第一重，共模噪声抑制。汽车内部的电机、点火系统、开关电源等噪声源，通常以共模形式（同相、等幅）耦合到两根信号线上。由于两根线在物理上紧密绞合，外部电磁场在两条线上感应出的噪声电压几乎完全相同。差分接收器只关心两线之间的电压差，对共模电压不敏感——如同减法器一般，将 (CAN_H + 噪声) 减去 (CAN_L + 噪声)，噪声项被完美抵消。衡量这一能力的关键指标是共模抑制比（CMRR），优质车载收发器的 CMRR 可达 60-80dB，意味着共模噪声被衰减至原来的千分之一到万分之一。

第二重，电磁辐射自抵消。两根导线中电流方向相反，根据安培定则，产生的磁场在理想情况下相互抵消。这不仅保护了差分信号自身不受外部干扰，也显著降低了总线对外辐射的电磁能量——对满足 CISPR 25 等严格的辐射发射标准至关重要。

第三重，动态范围提升。差分架构的电压摆幅可以是单端信号的两倍。以 CAN 总线为例，显性状态下 CAN_H 与 CAN_L 之间压差为 1.5V-3.0V，而单端信号受制于电源电压，在同等噪声 floor 下，差分方案天然拥有更高的信噪比（SNR）。

值得一提的是双绞线的绞合节距（Twist Pitch）。绞合越紧密，外部噪声耦合到两线的同步性越好，共模抑制效果越佳。典型车载双绞线的绞合节距为 20-40mm——这不是随意选定的数字，而是经过大量电磁仿真和实测验证的最优区间。

图 1-1：差分信号的共模噪声抑制原理。左侧单端信号受噪声干扰导致波形畸变；中间两根差分线（CAN_H/CAN_L）携带相同的共模噪声；右侧差分接收器通过减法运算恢复干净信号，CMRR 可达 60-80dB。

1.3 信号编码与调制：让比特流适配物理信道

原始二进制数据不能直接发送到物理介质上。如果简单地将高电平映射为 1、低电平映射为 0（即 NRZ 编码），连续发送 100 个 0 时，接收端将面对 100 个时钟周期的"静默"——它不知道该从哪里切分比特边界，这就是"时钟漂移"问题。除此之外，长串的相同比特还会产生直流分量，降低交流耦合链路的信号质量，并在频谱上产生集中的窄带能量尖峰，恶化 EMI 表现。

因此，编码和调制层需要解决三个核心问题：时钟恢复（接收端能从数据流中提取定时信息）、直流平衡（避免长时间偏向某一电平）、以及频谱压缩（展宽能量分布，降低 EMI 峰值）。

以 100BASE-T1 的编码链路为例，它展示了现代车载以太网在物理层编码上的精巧设计。MAC 层送来的 4bit 并行数据，首先经过 4B/3B 编码，将每 4bit 映射为 3bit，编码效率提升 25%——这意味着在相同的线路速率下，有效数据吞吐量提高了四分之一。随后进入扰码器（Scrambler），通过伪随机序列将数据打散，消除长连 0/1 产生的频谱尖峰，将能量均匀散布到整个频带，显著降低 EMI。接着是 3B2T 映射，将每 3bit 转换为 2 个三进制符号（Ternary Symbol），为 PAM3 调制做好准备。最后，PAM3 调制器将三进制符号（-1, 0, +1）转换为三种不同的电压电平，驱动到单对双绞线上。

接收端执行完全逆向的过程。值得一提的是，100BASE-T1 通过回声消除（Echo Cancellation）技术，在同一对线上同时进行收发——发送端知道自己发送了什么，可以从线路上混合的信号中减去自己的发送分量，提取出对方发来的信号。这种全双工通信能力，使得单对双绞线既能满足双向高带宽需求，又避免了额外线缆带来的成本和重量。

图 1-2：100BASE-T1 编码链路全貌。从左到右依次为 MAC 层 4bit 并行数据、4B/3B 编码、扰码器、3B2T 映射、PAM3 调制，最后驱动至单对双绞线传输。接收端执行逆向解调流程。下方展示了 PAM3 三电平眼图，通过回声消除实现全双工通信。

1.4 物理层关键电气参数速查

理解各总线物理层参数的差异，是进行网络架构选型的基础。下表汇总了四种主流车载总线的核心电气参数，建议作为日常参考。

需要特别注意的是，CAN FD 在数据段可将速率提升至 5Mbps 甚至 8Mbps，但仲裁段仍需保持 500kbps-1Mbps 与经典 CAN 兼容。这种"双速率"特性意味着物理层必须在同一帧内处理两种截然不同的信号频率——仲裁段对边沿变化相对宽容，而高速数据段则对信号完整性提出了严苛要求，任何阻抗不连续或过长的分支线都可能导致高速段误码。

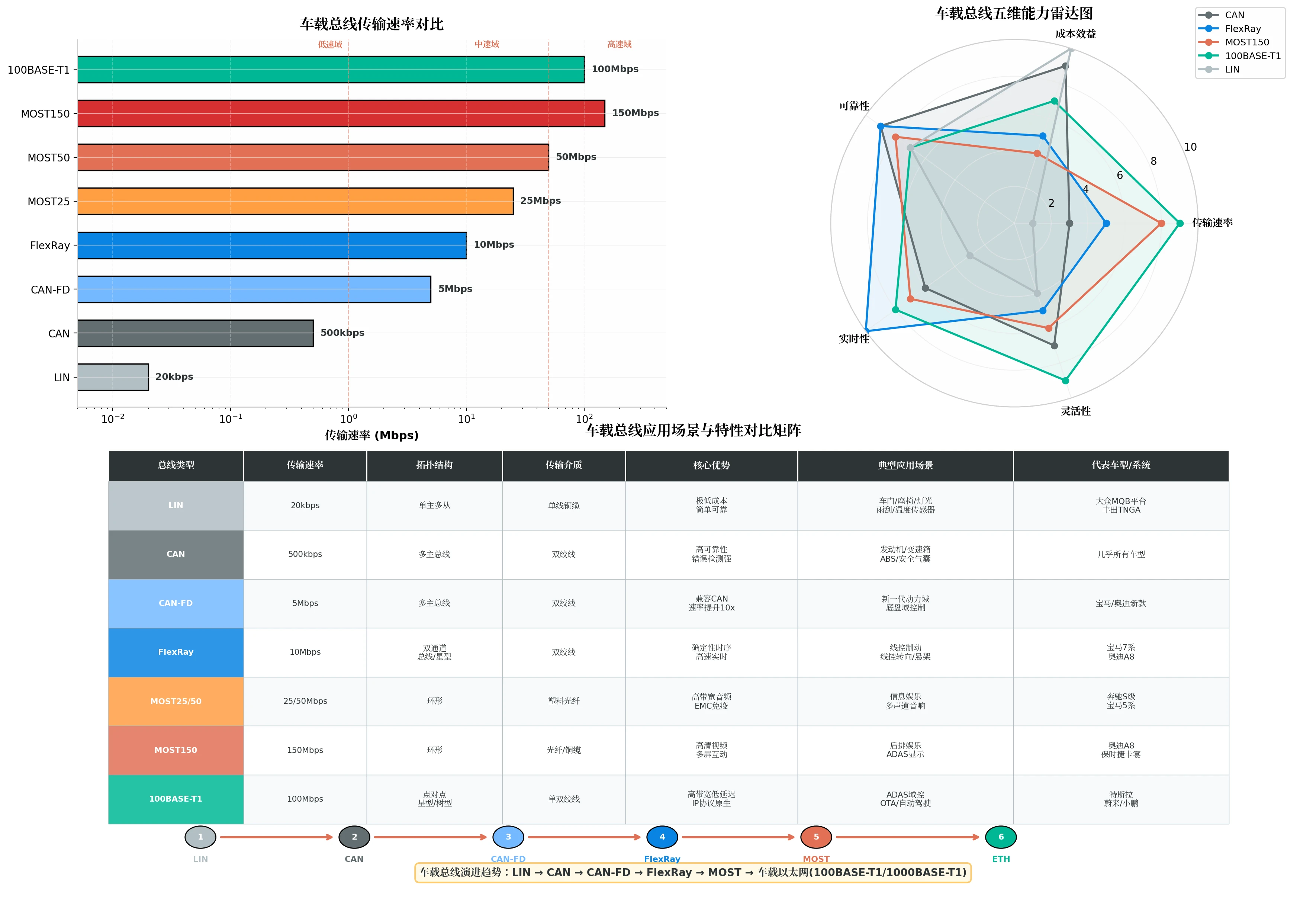

图 1-3：五大主流车载总线的物理层参数雷达图对比。四个维度分别为带宽、抗扰度、成本（越小越优）、传输距离。直观展示各总线的物理层定位差异：LIN 极致低成本，CAN 均衡全面，CAN FD 带宽提升，100BASE-T1 高带宽高抗扰，MOST 最高抗扰但成本高昂。

二、车载网络拓扑：从总线到环型，从星型到混合

2.1 拓扑的本质：节点与链路的连接哲学

网络拓扑（Topology）定义了网络中各节点（ECU、传感器、执行器）与通信链路的连接方式。它决定了信号的传播路径、故障影响范围、扩展便利性以及布线成本。在建筑领域，结构设计决定了"力如何传递"；在网络领域，拓扑结构决定了"信号如何流动"。

车载网络并非单一拓扑，而是根据功能域、带宽需求、可靠性要求，采用混合拓扑的架构。动力域需要高可靠、低延迟的总线型 CAN；智驾域需要高带宽、点对点全双工的星型以太网；信息娱乐域可能采用确定性延迟的环型 MOST——不同拓扑在同一辆车上共存，由中央网关协调路由。

2.2 五大基础拓扑结构的车载应用

2.2.1 总线型拓扑（Bus）：CAN/LIN 的"主干道"

总线型拓扑是所有节点通过分支线（Stub）连接到一条共享主干电缆上，信号以广播方式向两端传播。这就像一条主干道，每家每户通过短小的支路接入，消息在主干道上对所有"住户"公开可见。

这种拓扑是车载历史最悠久、应用最广泛的连接方式，经典 CAN 网络和 LIN 子网络均采用了这一结构。其核心优势在于布线简洁——一条主干线串起全部节点，线缆总长度短，成本低廉；新增节点只需从主干线引出分支，扩展方便；配合隔离电路，单个节点的短路或断路通常不影响其他节点通信。

然而，总线型拓扑有两大固有缺陷。其一，主干线单点故障（如物理断裂）导致全网瘫痪——所有节点失去通信能力。其二，信号在主干线两端会产生反射，必须以终端电阻（典型值 120Ω）吸收能量——如果缺少终端电阻，信号在总线末端来回反射、叠加，导致显性/隐性电平判定混乱，出现"位错误"和"格式错误"。CAN 标准建议分支线长度（Stub）严格控制在 0.3m 以内，超过此限值，信号振铃幅度将急剧上升，位错误率呈指数级增长。

图 2-1：总线型拓扑结构及终端电阻对信号完整性的影响。上方为典型 CAN 总线拓扑，主干线两端各放置 120Ω 终端电阻。下方对比无终端电阻（左，严重振铃）与有终端电阻（右，干净方波）的示波器波形。反射系数公式 Γ=(Z_L-Z₀)/(Z_L+Z₀) 量化了阻抗失配程度。

2.2.2 星型拓扑（Star）：以太网域控制器的"枢纽"

星型拓扑中，所有节点通过独立链路连接到一个中央节点（交换机/域控制器），中央节点负责数据转发。这就像机场的枢纽辐射模式——每个城市通过独立航线连接到枢纽机场，在枢纽完成中转。

在车载领域，星型拓扑是域控制器架构的物理基础。100BASE-T1 采用点对点全双工通信，天然适配星型结构。域控作为星型中心，通过多个 100BASE-T1 端口连接摄像头、雷达、显示屏等终端——每个终端独占一条链路，无需竞争总线，带宽独享，全双工通信无冲突。当某一链路出现故障时，仅影响该终端节点，其余链路照常工作，故障隔离性远优于总线型。

中央节点可以部署 TSN（时间敏感网络）交换机，实施流量整形和优先级调度——这在智驾域至关重要：摄像头原始数据需要高带宽、激光雷达点云需要低延迟、控制指令需要确定性传输，TSN 可以在同一物理网络上为不同类型的数据流提供差异化 QoS 保障。

当然，星型拓扑也有代价。中央节点（交换机）故障会导致整个子网瘫痪——这是单点故障风险的另一种表现。此外，布线复杂度显著增加，线缆总长度远超等效的总线型网络，且中央节点本身（TSN 交换机）成本不菲。

图 2-2：以域控制器为中心的星型拓扑。中央 TSN Switch 通过 100BASE-T1 点对点链路连接摄像头、激光雷达、毫米波雷达、显示屏等终端设备。每链路独享带宽、全双工通信、故障隔离性强，但中央节点成本较高。

2.2.3 环型拓扑（Ring）：MOST 的"闭环美学"

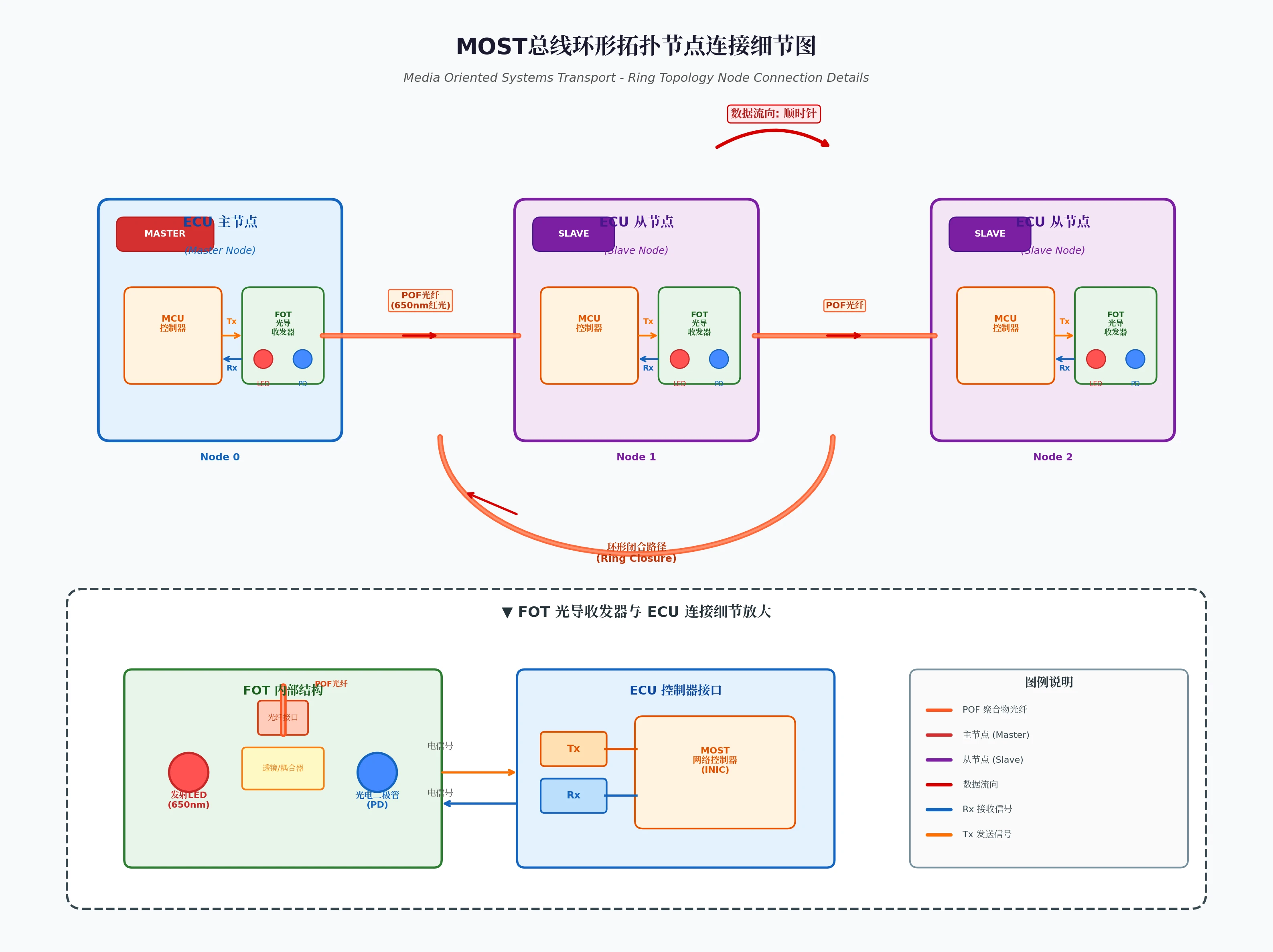

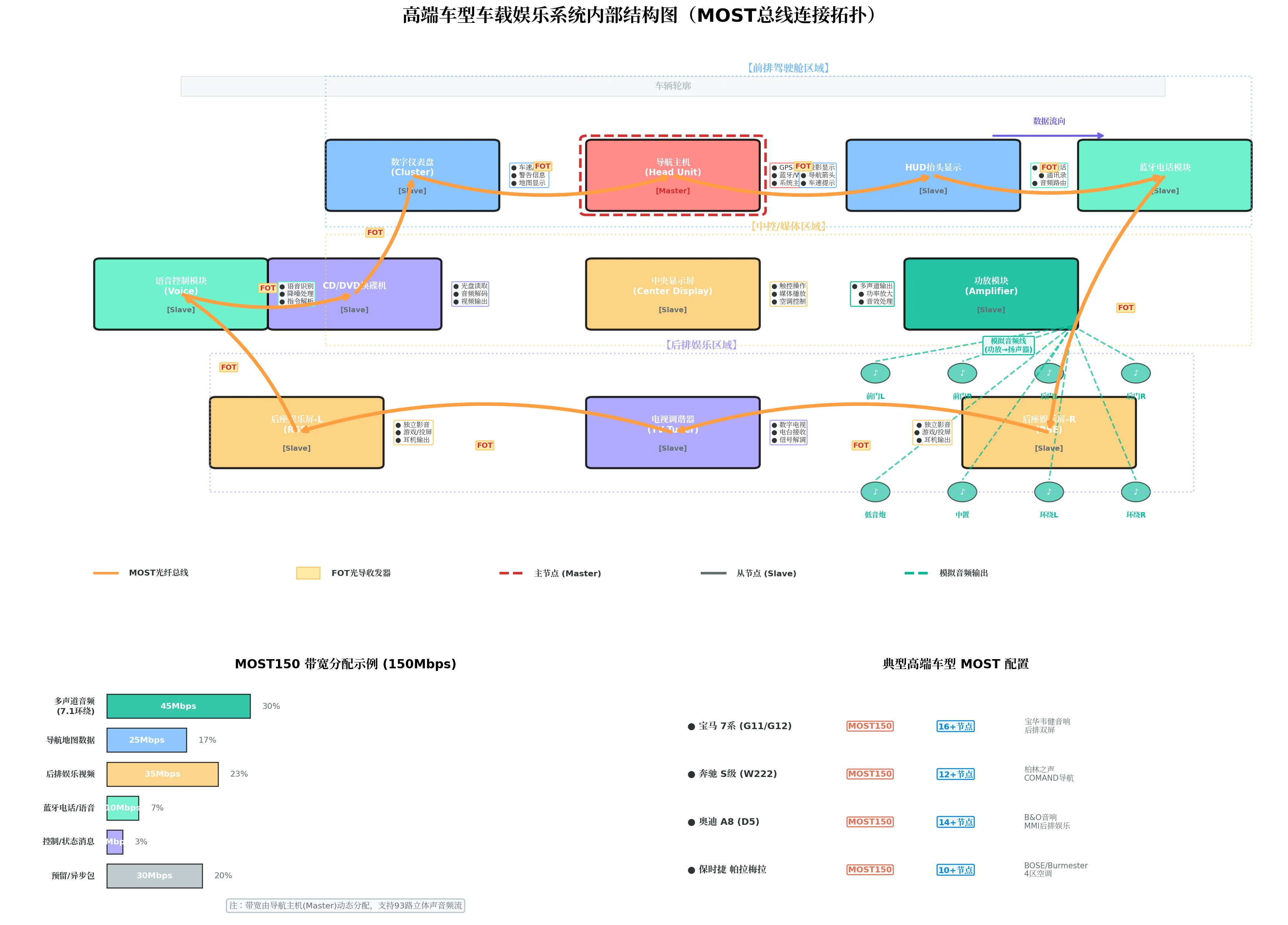

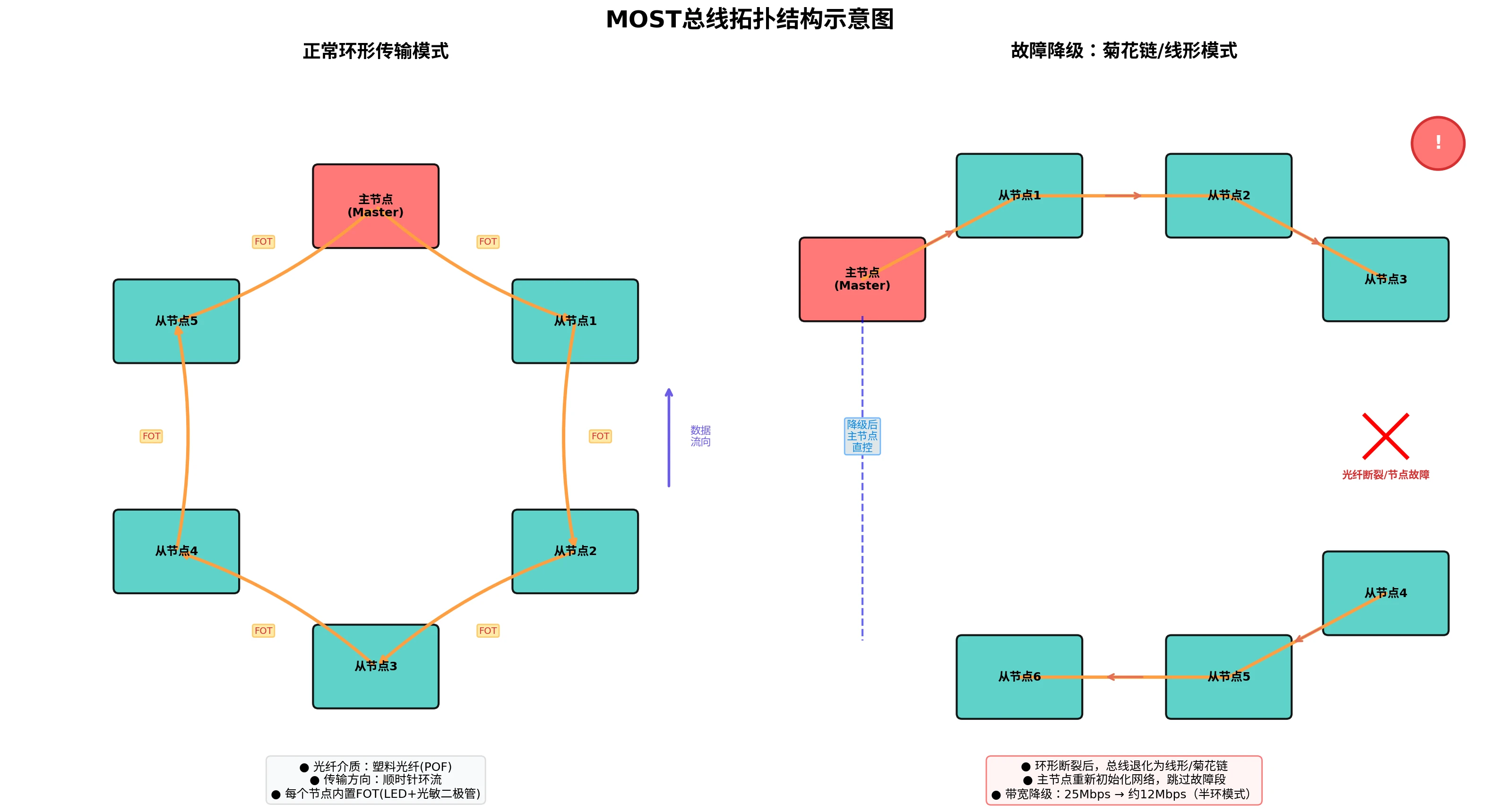

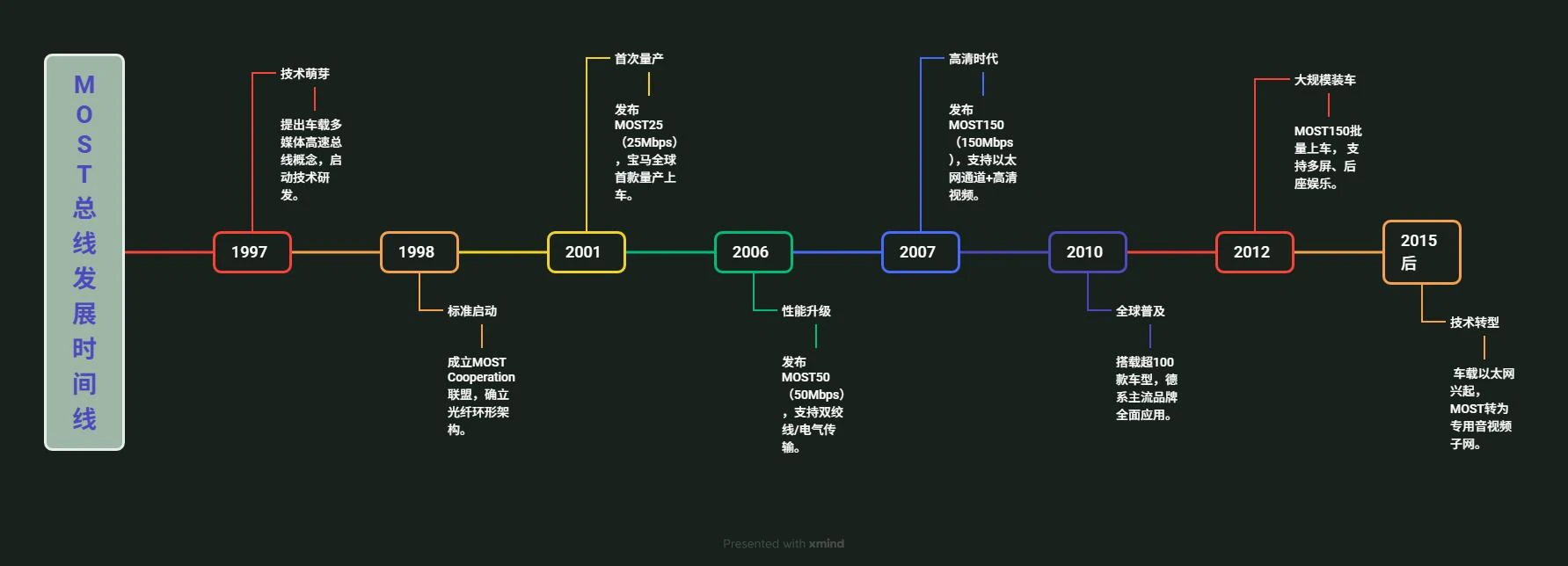

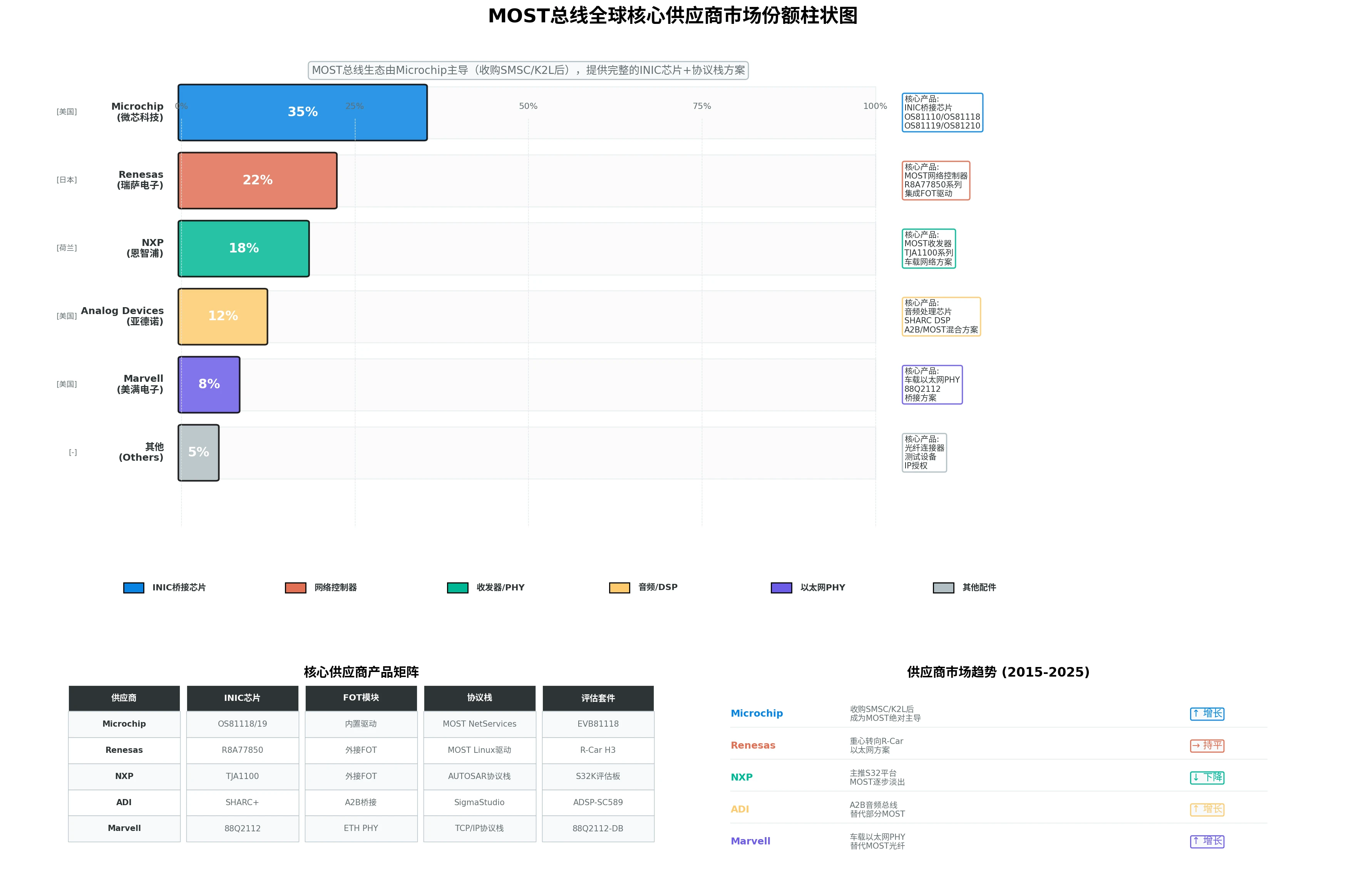

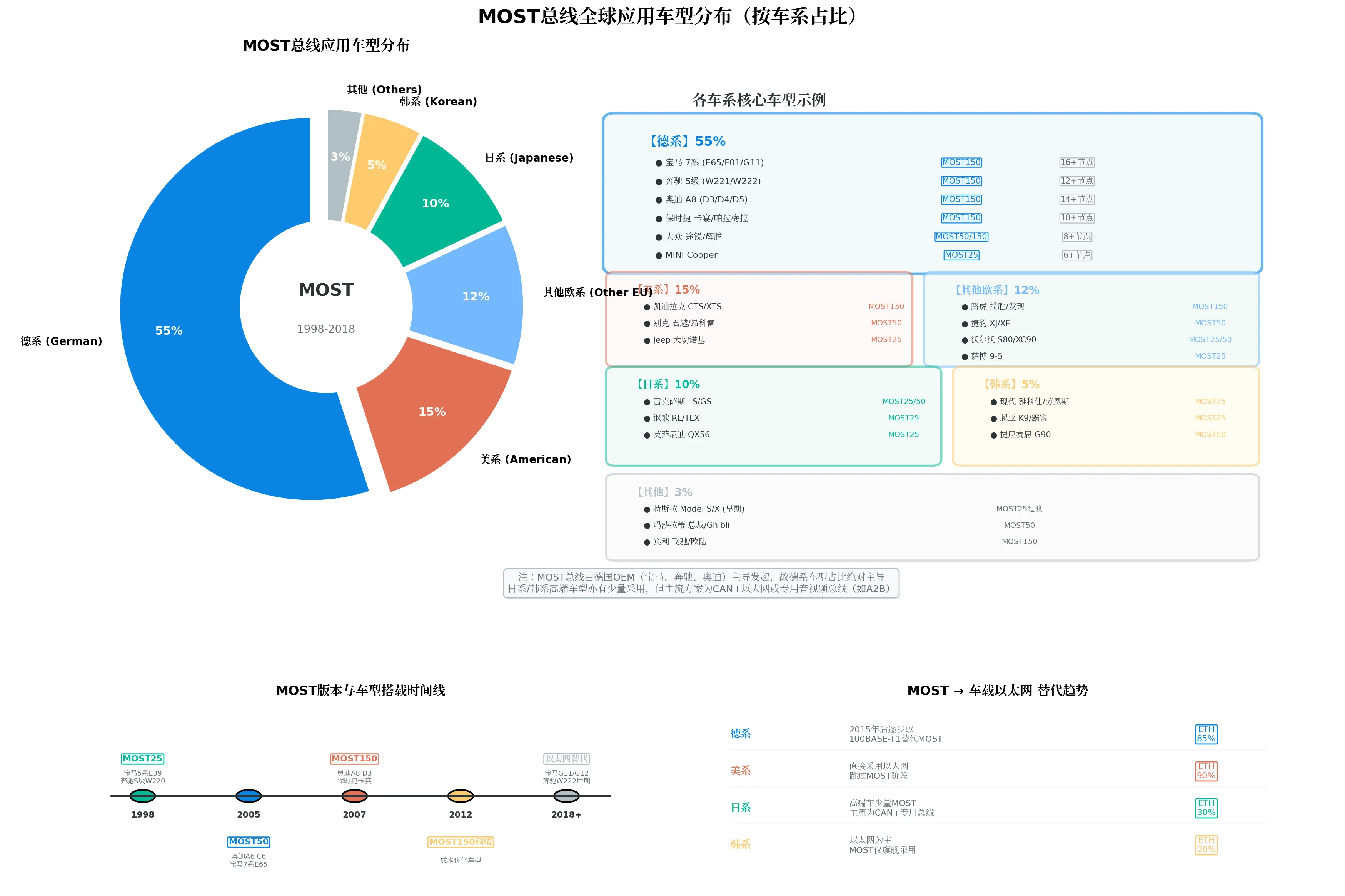

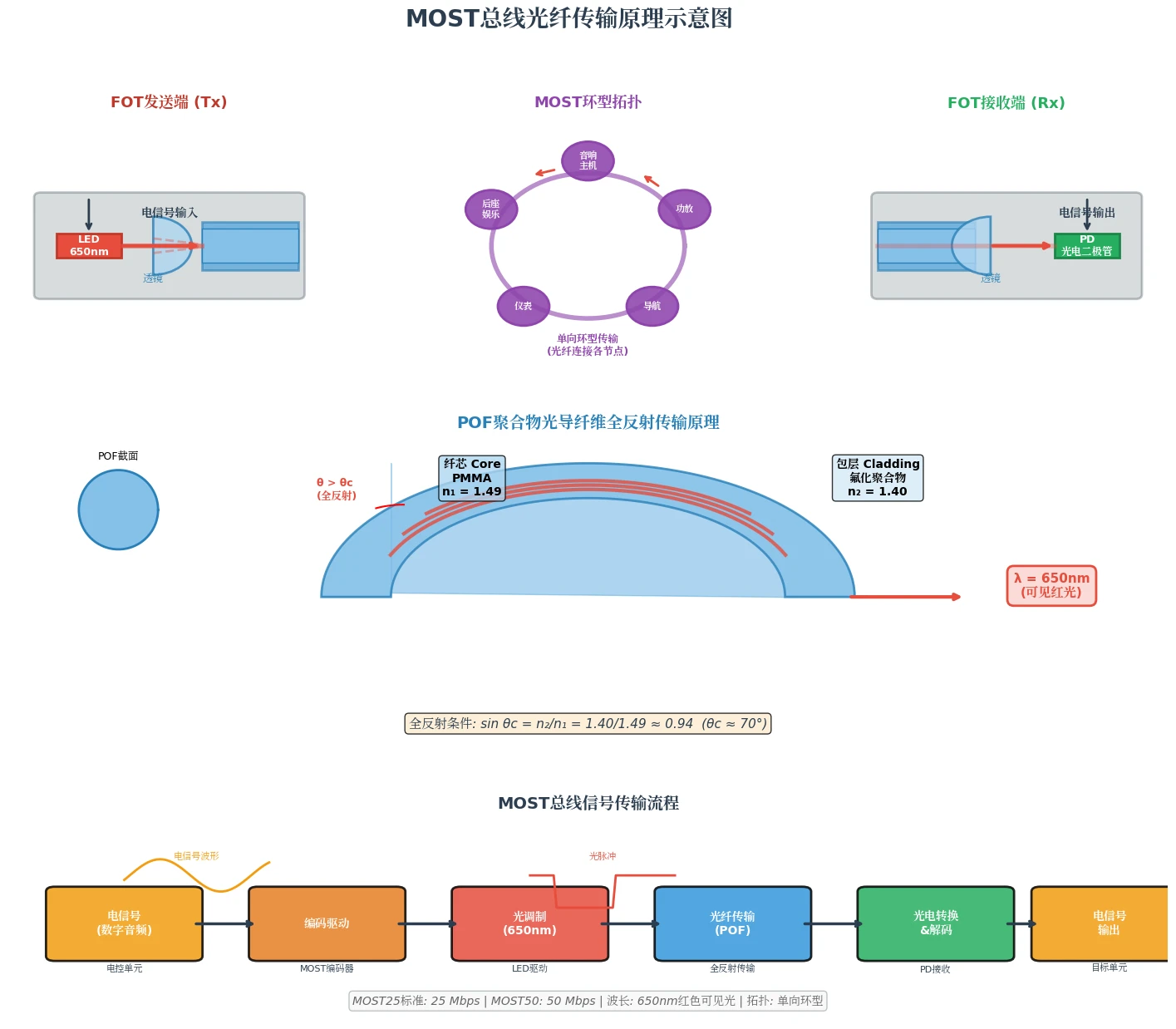

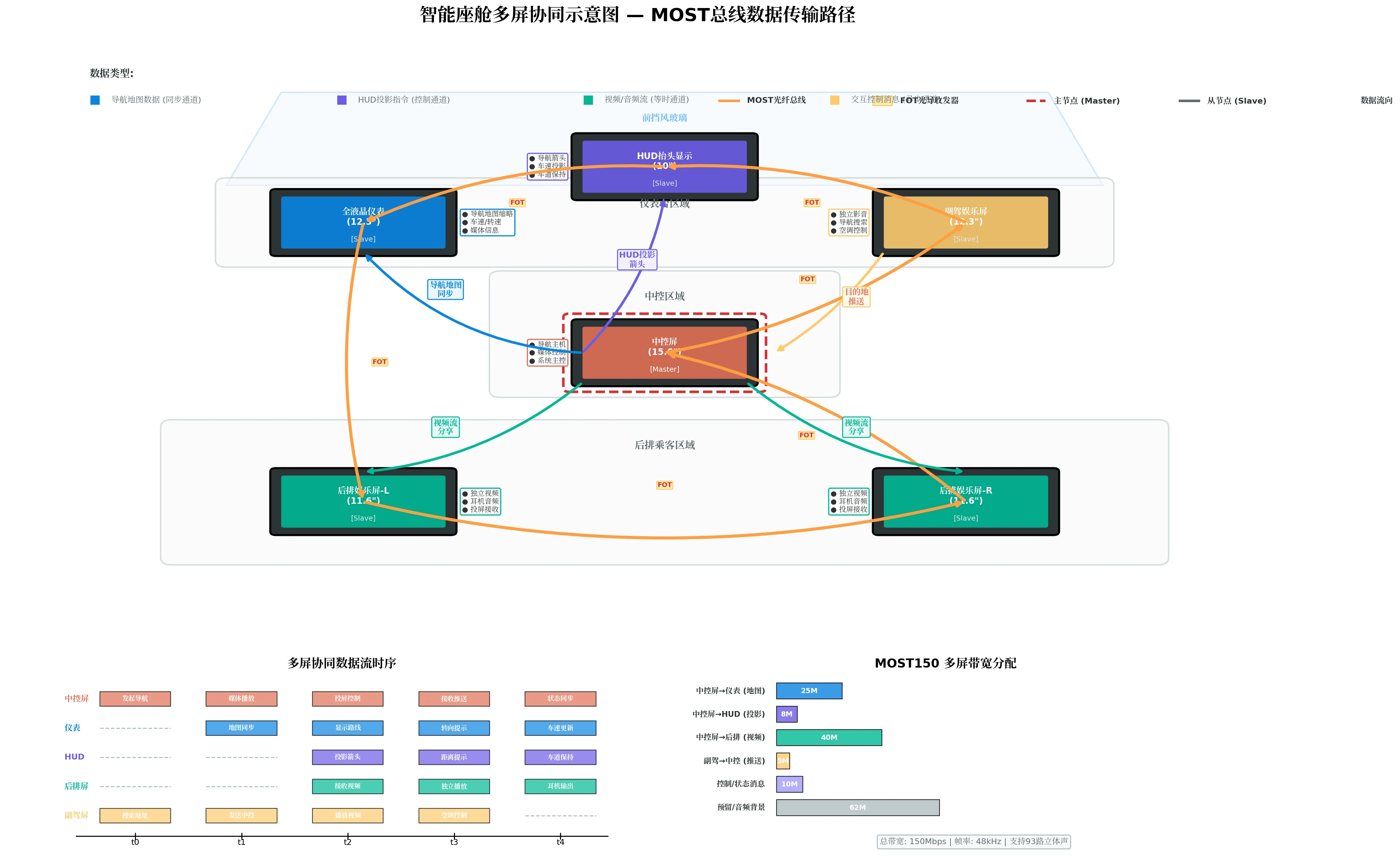

环型拓扑中，每个节点有两个邻居，首尾相连形成闭合环路，数据沿环单向或双向传输。这种结构在车载领域的代表是 MOST 总线——一条光纤环串联起音响主机、功放、导航、仪表和后座娱乐系统。

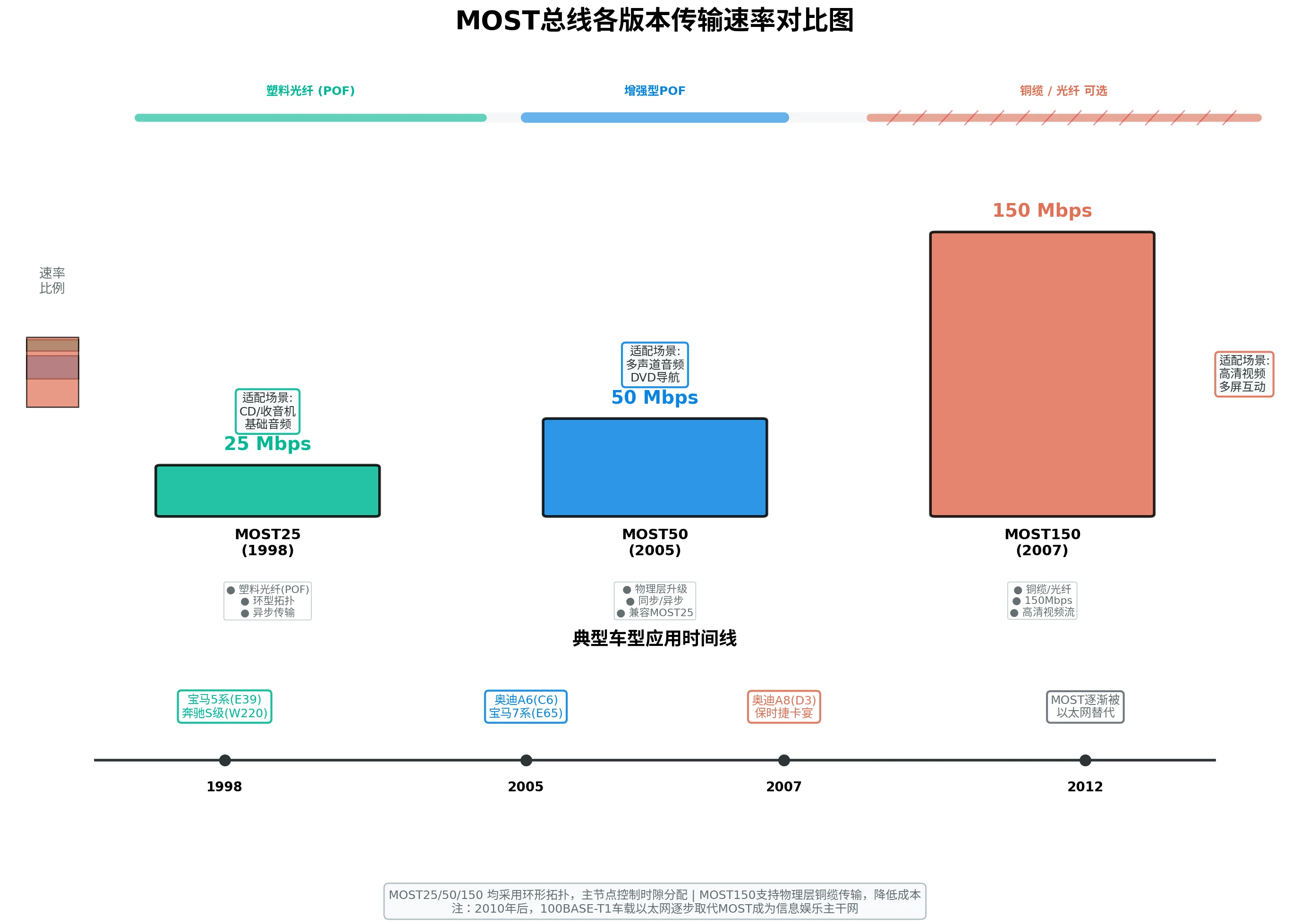

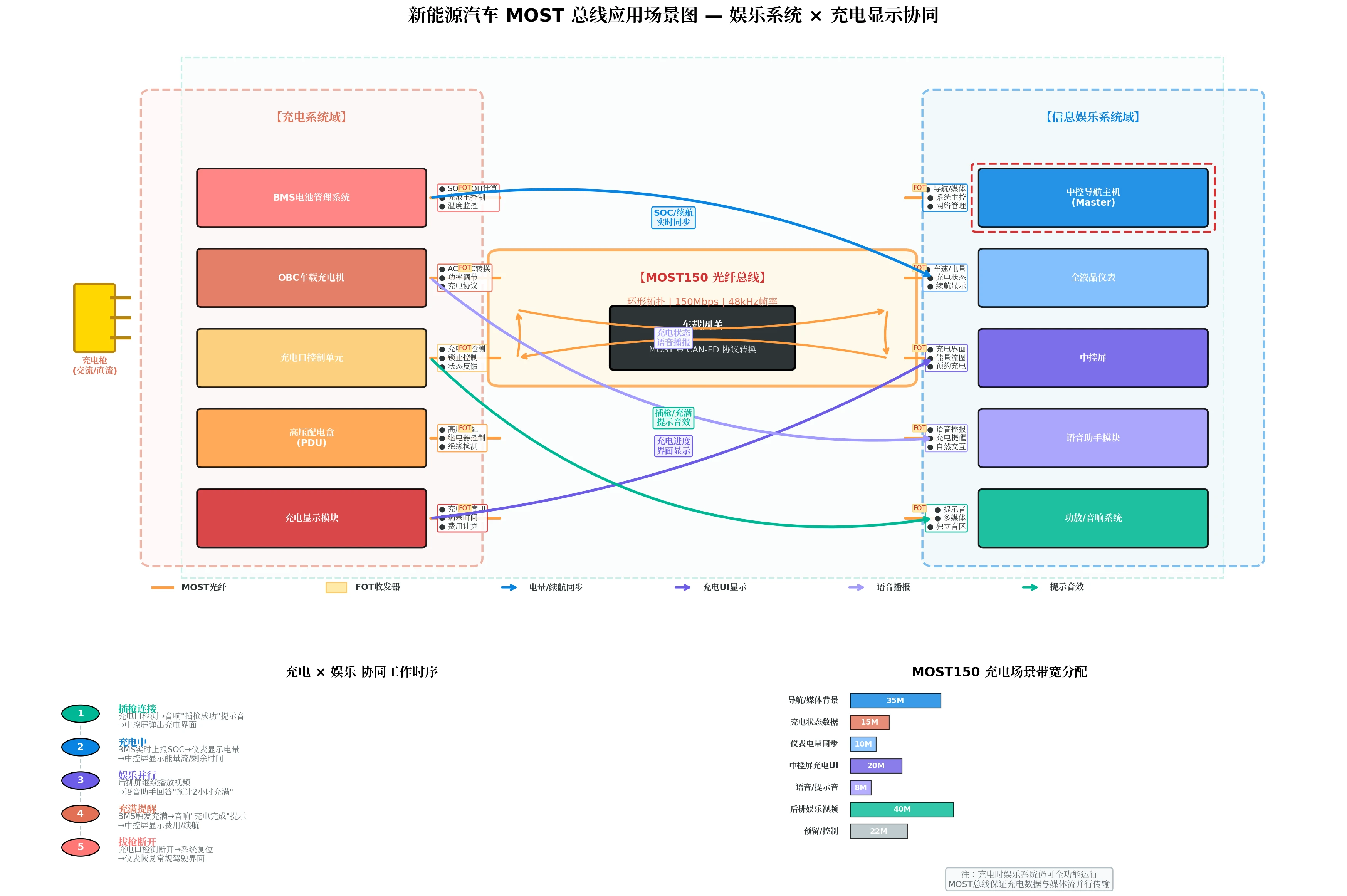

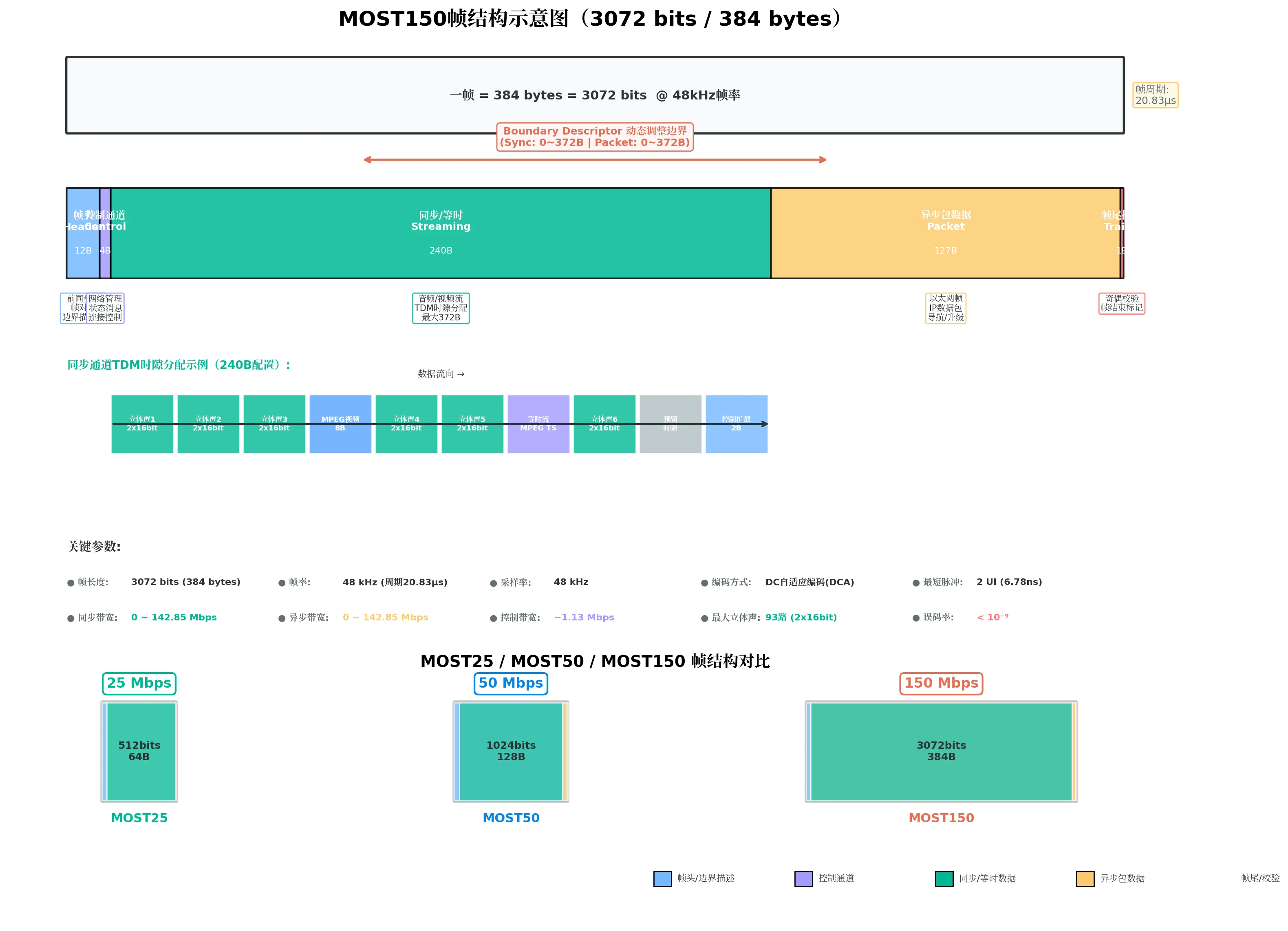

环型拓扑与 MOST 的 TDMA（时分多址）机制深度绑定。主节点（Timing Master）提供全局时钟，各从节点在预分配的时隙内发送数据。环的"顺序性"与 TDMA 的"时间槽"天然契合——音视频流按照固定的时间节奏在环上流转，确保音画同步，延迟可精确预测。在 25Mbps 的 MOST25 或 150Mbps 的 MOST150 环上，一帧（Frame）被划分为多个时隙，每个节点知道自己该在哪个时隙"开口说话"。

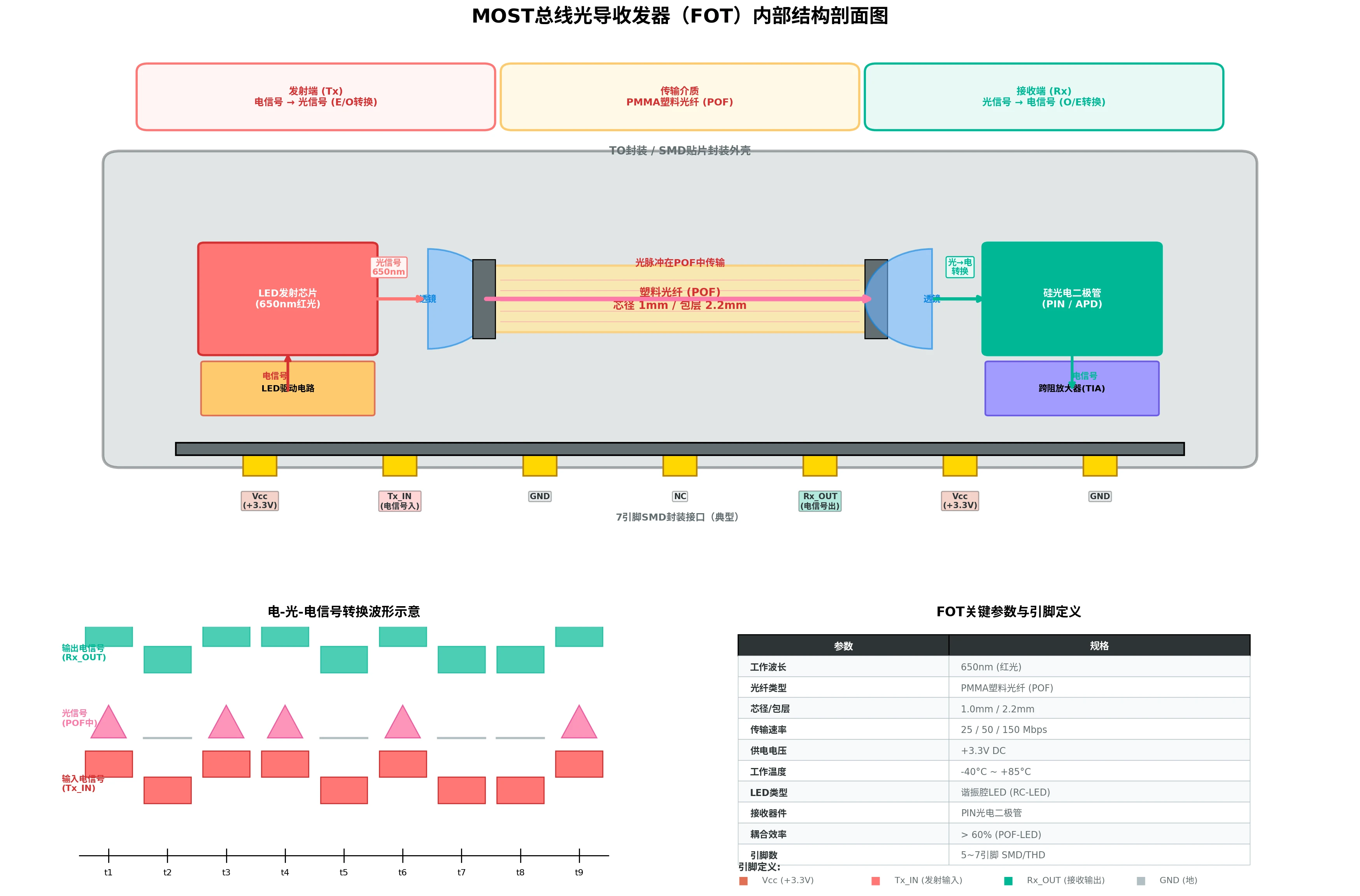

双环配置下，单节点故障可通过反向路径绕行——主环断裂时，数据自动切换到备用环，通信不中断。但单环中的任意节点故障或光纤折断会导致全网瘫痪，这是环型拓扑最致命的弱点。此外，新增或移除节点需要物理断开环路，维护复杂；光纤连接器对灰尘和弯折半径敏感，可靠高度受施工质量影响。

图 2-3：MOST 光纤环型拓扑。Timing Master（音响主机）提供全局时钟，数据沿环单向传输。右下角展示了双环冗余配置——主环故障时备用环接管，确保通信不中断。

2.2.4 树型拓扑（Tree）：混合架构的"层次化"

树型拓扑从总线型演变而来，形状像倒置的树，顶端是根节点（网关/主干交换机），向下逐级分支。整车网络天然就是一棵树——中央网关为根，向下连接动力域 CAN 总线、车身域 LIN 总线、智驾域以太网子网。

树型拓扑的优势在于层次清晰，每一层的职责明确。根节点负责跨域路由，中间节点（域控制器）负责域内调度，叶子节点（ECU、传感器）专注于本地功能。这种分层模型便于网络管理和故障定位——当某个分支出现通信异常时，可以快速缩小排查范围到对应域。

但根节点故障影响范围极大（整棵树），因此中央网关通常采用硬件冗余设计（双 MCU、双电源）。树型过深也会增加端到端延迟，每一跳的路由转发都累加延迟，对实时控制类业务构成挑战。

2.2.5 网状拓扑（Mesh）：高可靠场景的"冗余网"

网状拓扑中，节点之间有多条冗余路径，任意两点可通过多条路由通信。FlexRay 的双通道独立运行、TSN 802.1CB 的帧复制与消除（FRER），都是网状拓扑思想在车载领域的体现。

网状拓扑的可靠性达到了极致——任意单链路或单节点故障均不影响通信，数据可以通过冗余路径送达。这种特性使其天然适合安全关键系统：线控制动（Brake-by-Wire）、线控转向（Steer-by-Wire）一旦通信中断，后果可能是灾难性的。冗余路径的存在，将通信链路的单点故障概率从"不可接受"降低到了"可接受"的水平。

然而，网状拓扑的代价同样巨大：布线量和成本极高，路由算法复杂，需要智能网关或 TSN 交换机的支持。在整车层面，完全网状布线并不现实——通常只在最关键的冗余链路上采用网状或类网状结构，其余部分仍使用成本更低的总线型或星型拓扑。

图 2-4：五大基础拓扑结构并列对比。总线型（CAN/LIN）控成本、星型（车载以太网）保带宽、环型（MOST）守延迟、树型（整车网关）层清晰、网状（FlexRay/TSN 冗余）最高可靠。每种拓扑标注了车载代表总线和核心优劣势。

2.3 车载混合拓扑：从"单一结构"到"分层网络"

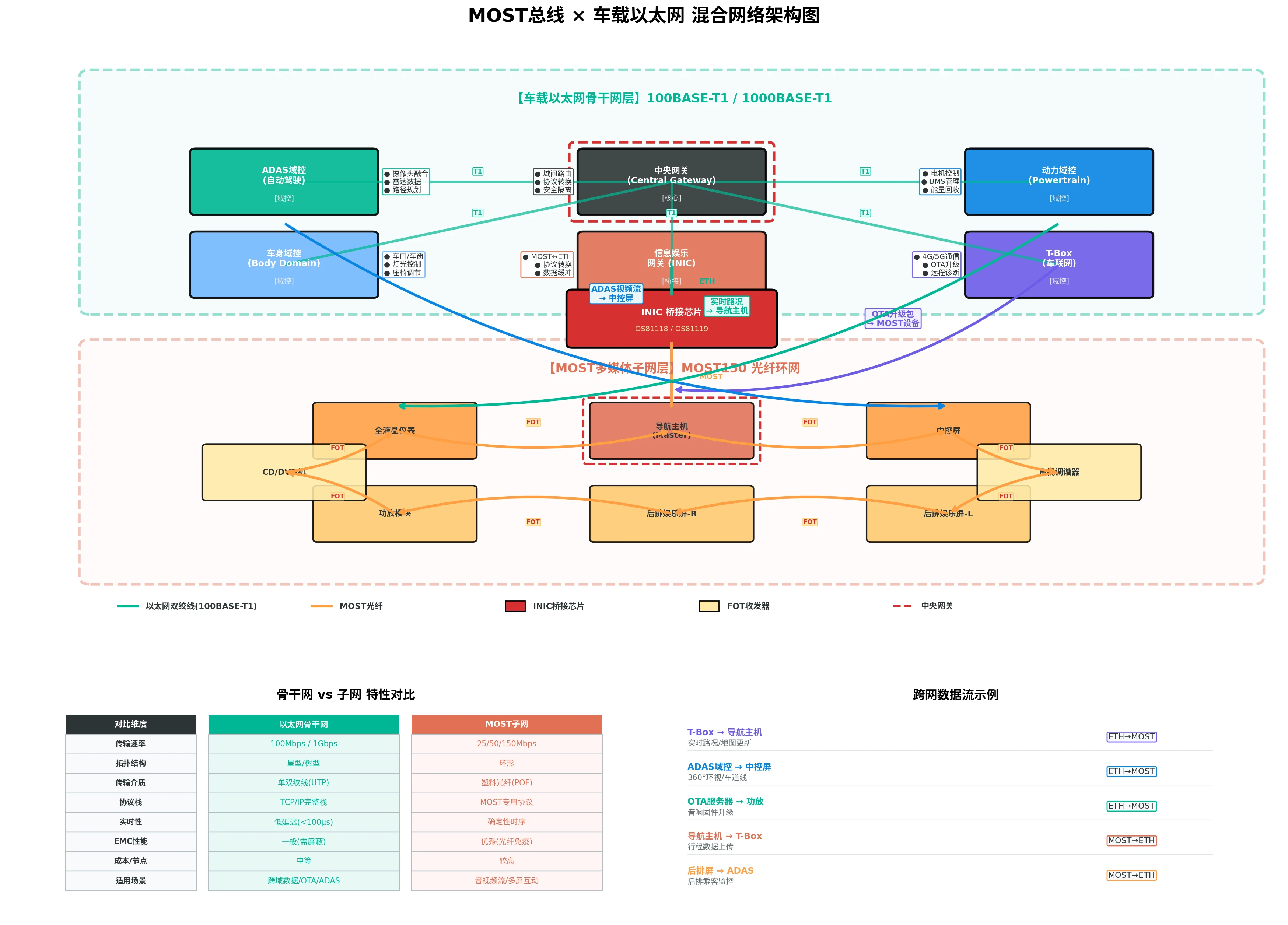

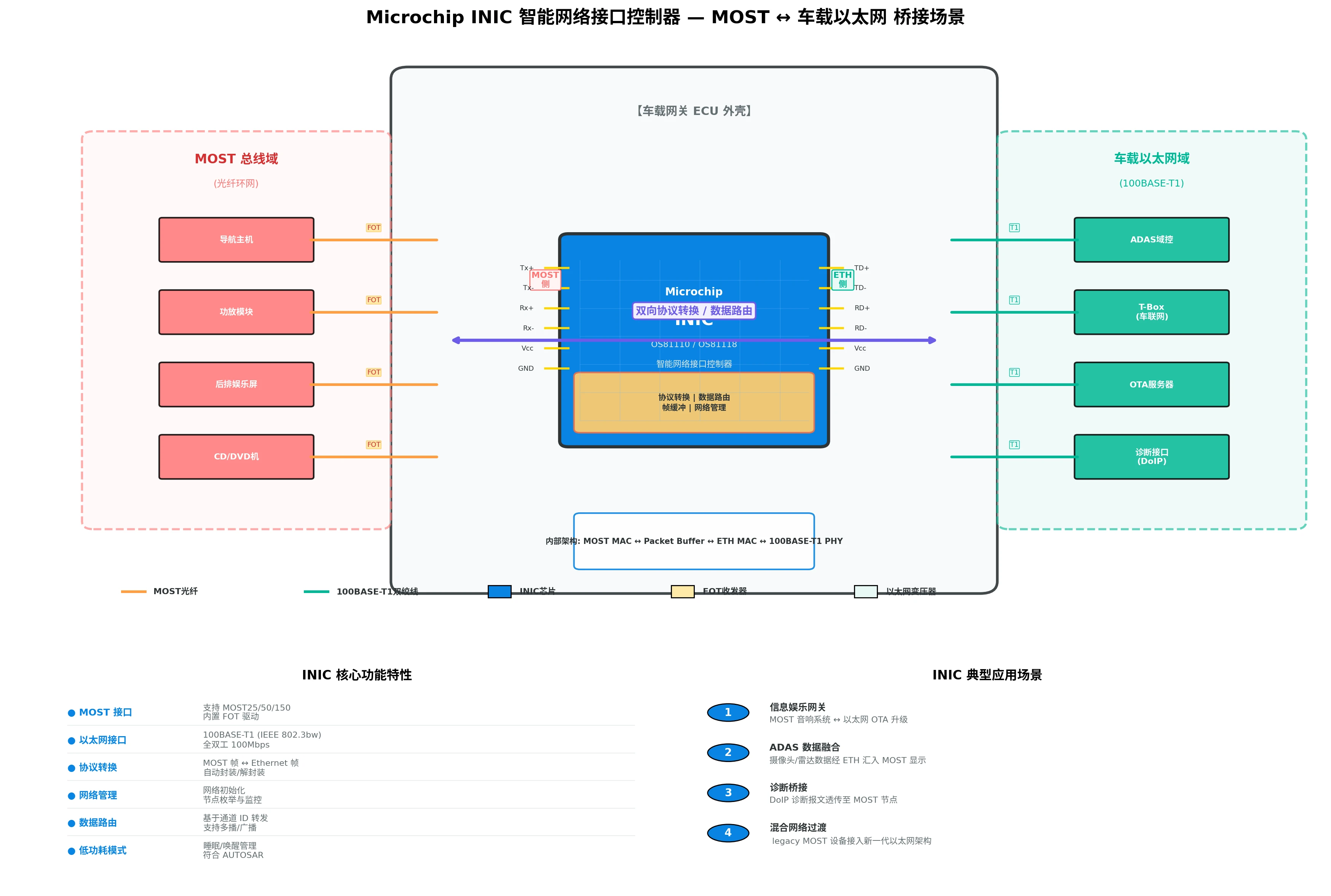

现代汽车的网络拓扑并非上述五种之一，而是它们的有机组合，形成"主干 + 分支"的分层架构。中央网关作为星型中心，向下连接动力域 CAN 总线（总线型）、车身域 LIN 总线（总线型）、智驾域以太网（星型），而信息娱乐域可能采用 MOST 环型。

┌─────────────────────────────────────────────────────┐
│                  中央网关 / 域控制器                    │
│              （星型中心 + 路由转发）                    │
└──────────┬────────────┬────────────┬────────────────┘
           │            │            │
    ┌──────▼──────┐ ┌───▼───┐ ┌────▼────┐
    │ 动力域 CAN  │ │车身LIN│ │智驾以太网│
    │（总线型）    │ │（总线）│ │（星型）  │
    └─────────────┘ └───────┘ └─────────┘
           │                           │
    ┌──────▼──────┐            ┌──────▼──────┐
    │ 发动机ECU   │            │ 摄像头×8    │
    │ 变速箱ECU   │            │ 激光雷达    │
    │ BMS         │            │ 毫米波雷达  │
    └─────────────┘            └─────────────┘

拓扑选型决策逻辑可以总结为四条规则：低成本、低带宽、非关键控制场景，总线型（LIN、经典 CAN）是首选；高带宽、确定性延迟、多媒体场景，环型（MOST）或星型（TSN 以太网）各有所长；高可靠、安全关键、冗余需求场景，双通道/双环配置（FlexRay、TSN 802.1CB）不可或缺；整车级互联、跨域路由，树型/混合拓扑（中央网关 + 域控制器）是主旋律。

图 2-5：以汽车轮廓为底图的整车混合拓扑架构。中央网关居中，向前连接智驾域（星型以太网，100BASE-T1 连接传感器集群），向后连接动力域（总线型 CAN FD，发动机/变速箱/BMS），向两侧连接车身域（总线型 LIN，车门/座椅/灯光）。不同颜色区分总线类型。

三、终端电阻与阻抗匹配：信号完整性的"守门人"

3.1 为什么需要终端电阻？

信号在传输线上的传播速度接近光速的 60-70%（约 15-20 cm/ns）。当信号到达线缆末端时，如果末端阻抗与线缆特性阻抗不匹配，就会发生信号反射——部分能量反弹回源端，与后续发出的信号叠加，导致波形畸变、过冲、振铃。

在数字通信中，这个问题不仅仅是一个"波形不好看"的审美问题。反射导致的边沿抖动会使接收端在错误的时刻采样，判错比特值（位错误）；持续的位错误会触发 CAN 控制器的错误计数器，节点从 Error Active 降级到 Error Passive，最终进入 Bus-Off 状态——彻底从总线上"掉线"。一个价值几十元的终端电阻缺失，可能导致一辆车的动力 CAN 全部瘫痪。

3.2 终端电阻的工作原理

终端电阻的核心作用是阻抗匹配——让信号"觉得"总线是无穷长的。当终端电阻的阻值等于线缆特性阻抗时，反射系数 Γ = (Z_L - Z₀) / (Z_L + Z₀) = 0，信号能量被终端电阻完全吸收，没有能量反射回源端。

CAN 总线的标准配置是：总线物理最远端各放置一个 120Ω 电阻，与线缆特性阻抗（120Ω）匹配。从收发器视角看，两个 120Ω 电阻并联等效为 60Ω，与收发器输出阻抗配合形成完整的分压电路。显性状态下，CAN_H 与 CAN_L 之间形成电流回路，终端电阻消耗的功率 P = V²/R，典型值约 50-60mW——因此终端电阻通常需要 1/4W 或更高的功率规格。

物理位置上，终端电阻应位于总线物理最末端，紧邻最后一个节点。实际布线中，通常集成在末端 ECU 的 PCB 上，通过跳线或软件配置启用/禁用。一个常见的工程错误是将终端电阻误放在中间的某个节点——这样反射点两侧各有一段"悬空"的线缆，两侧的信号完整性都会受损。

图 3-1：CAN 总线终端电阻阻抗匹配三视图。上：物理拓扑（两端各 120Ω）；中：等效电路（两电阻并联等效 60Ω）；下：TDR 波形对比——匹配时无反射尖峰，不匹配时出现明显回波。反射系数 Γ = (Z_L-Z₀)/(Z_L+Z₀)。

3.3 车载以太网的终端与耦合

100BASE-T1 的终端方案与传统 CAN 总线截然不同，它采用共模终端网络而非简单的差分终端电阻。其 MDI（介质相关接口）包含三个关键组件：

共模扼流圈（CMC）是第一道防线。它利用磁芯对共模电流呈现高阻抗、对差模信号呈现低阻抗的特性，将耦合到双绞线上的共模噪声大幅衰减，同时让差模数据信号几乎无损耗地通过。

直流阻断电容提供交流耦合，隔离直流分量——这在车载环境中尤为重要，因为不同 ECU 之间可能存在地电位差，直流耦合会将这种电位差引入信号链路，导致共模电压超出收发器容许范围。

共模终端网络由电阻和电容组成，为共模噪声提供到地的低阻抗泄放路径，同时维持差模信号的阻抗匹配，防止接地回路和驱动器直流偏移。

图 3-2：100BASE-T1 MDI 接口电路。从 PHY 芯片到连接器的完整信号链路，包含直流阻断电容（AC 耦合）、共模扼流圈（CMC，抑制共模噪声）、共模终端网络和 ESD 防护。与传统以太网变压器方案相比，体积减小约 60%，成本降低约 40%。

3.4 阻抗不匹配的常见工程问题

在实车调试中，阻抗不匹配是通信异常的"头号嫌疑犯"。以下是几种高频问题的排查思路：

这里有两点特别值得强调。其一，"断电测量总线电阻应为 60Ω"是最快速、最简单的 CAN 总线健康检查——如果测得 120Ω，说明只有一端有终端电阻；如果测得开路，说明两端都没有。其二，Stub 长度对 CAN FD 的影响比经典 CAN 更敏感——高速数据段的上升沿更陡，对振铃的容忍度更低，0.3m 的阈值在 CAN FD 8Mbps 模式下可能需要进一步收紧。

图 3-3：Stub 分支线长度与信号振铃幅度的关系。曲线在 0.3m 阈值处急剧上升——这是 CAN 标准的建议上限。右下角波形对比展示了 Stub=0.1m（干净）与 Stub=0.5m（严重振铃）的实测差异。

四、车载 EMC：在电磁风暴中守护通信纯净

4.1 汽车 EMC 的双重挑战：发射与抗扰

电磁兼容（EMC, Electromagnetic Compatibility）包含两个对称的维度：EMI（电磁干扰）和 EMS（电磁敏感度/抗扰度）。前者要求设备自身产生的电磁能量不能超标，避免干扰车载收音机、GPS 等外部接收机，以及其他车载电子设备；后者要求设备在受到外部电磁干扰时，不能出现功能失效或性能降级。

汽车是 EMC 的"极端考场"。在不到两立方米的发动机舱空间内，密集分布着从直流到微波频段的各种干扰源——点火线圈的高压脉冲在纳秒级边沿上辐射出覆盖 VHF 频段的宽带噪声，电机控制器以数十千赫兹的 PWM 载波频率在母线上产生强大的传导发射，DC-DC 变换器的开关管产生从 150kHz 到数百 MHz 的传导和辐射噪声。与此同时，ADAS 传感器、V2X 通信模块、高精度导航单元对这些干扰极为敏感——毫米波雷达在 77GHz 频段工作，任何同频或邻频干扰都可能导致目标检测失效。

法规层面的要求同样严苛。CISPR 25 对零部件辐射发射的限值，比消费电子产品的对应标准（如 CISPR 32/CISPR 35）严格 20-30dB——这不是线性的"更严格一点"，而是对数坐标上数十倍的差距。一款能够通过消费电子 EMC 测试的产品，放进汽车可能完全不合格。

4.2 车载 EMC 核心标准体系

理解这些标准的"等级"含义非常重要。以 CISPR 25 辐射发射为例，Class 1 适用于远离天线和驾驶舱的设备（最宽松），Class 3 是车载常用等级（如动力总成 ECU），Class 5 则用于对辐射敏感设备附近的部件（如 ADAS 控制器、仪表盘）。Class 5 在 30MHz-1GHz 频段内的限值约为 47dB(μV/m)（准峰值检波，1m 测试距离），而消费电子在 10m 距离的等效限值约 60dB(μV/m)——这意味着车载电子的辐射控制难度是消费级的数倍。

图 4-1：CISPR 25 辐射发射限值曲线 Class 1 至 Class 5 对比。纵轴为 dBμV/m，横轴覆盖 150kHz 至 6GHz。Class 5 在 30MHz-1GHz 频段限值仅 47dBμV/m，比消费电子标准严格 20-30dB。Class 3（车载常用）和 Class 5（车载高端）在图中重点标注。

4.3 物理层 EMC 设计三大支柱

物理层的 EMC 设计可以归纳为三个核心策略：屏蔽（阻断传播路径）、滤波（掐断频谱通道）和接地（构建泄放通道）。三者协同作用，缺一不可。

4.3.1 屏蔽（Shielding）：阻断电磁能量的传播路径

屏蔽双绞线（STP）在双绞线外增加金属编织屏蔽层，形成一道"法拉第笼"，将电磁能量反射或吸收。与非屏蔽双绞线（UTP）相比，STP 可将辐射发射降低 10-20dB，但代价是成本增加约 30%，重量增加约 15%。

屏蔽层的接地方式是决定屏蔽效果的关键。原则只有一个：单端接地。如果将屏蔽层两端都接地，两个接地点之间的电位差会驱动电流在屏蔽层中形成环路——Ground Loop。这个环路电流产生的磁场，恰恰与屏蔽的初衷背道而驰：屏蔽层本身变成了一个环形天线，向外辐射电磁能量。

接地位置通常选择"安静端"——ECU 侧而非噪声源侧（电机、逆变器）。接地方式必须采用 360° 环绕压接，确保连接器处的屏蔽连续性。如果连接器处只用一根飞线（pigtail）接地，高频时的感抗会使屏蔽效果大打折扣。

图 4-2：左侧为 STP 截面结构（导体→绝缘层→绞合→屏蔽编织层→外护套）；右侧对比单端接地（正确，无环流）与双端接地（错误，形成 Ground Loop，屏蔽层变为天线）。STP 可将辐射发射降低 10-20dB。

4.3.2 滤波（Filtering）：掐断噪声的频谱通道

共模扼流圈（CMC）是车载通信中最常用的滤波器件。它的结构并不复杂——一个环形铁氧体磁芯，两组线圈按照特定的绕向穿入。当共模电流（两线同向）流过时，两组线圈产生的磁通相互叠加，磁芯呈现高阻抗，共模噪声被大幅衰减。当差模信号（两线反向）流过时，磁通相互抵消，磁芯呈现低阻抗，信号几乎无损耗地通过。

CMC 的选型需要权衡几个参数：截止频率需高于信号基频（100BASE-T1 为 66.7MHz）以保证信号不衰减，同时要对目标噪声频段（通常为 30MHz-1GHz 的辐射发射频段）提供足够的共模衰减。优质 CMC 在 100MHz 处的共模插入损耗可达 30-40dB，而差模插入损耗通常低于 1dB。

铁氧体磁珠则是一种高频能量"消耗器"。高频噪声能量被铁氧体材料吸收并转化为热量，从而抑制高频尖峰。它常用于 PCB 电源入口和信号线滤波，但需要注意直流电阻不能过大，以免影响信号完整性。

在电源端口配置 π 型或 T 型 LC 滤波网络，可以有效抑制 150kHz-108MHz 频段的传导发射（这是 CISPR 25 传导发射测试的核心频段）。CAN 收发器的电源引脚附近，通常放置 100nF + 10μF 的去耦电容组合，100nF 滤除高频开关噪声（数十 MHz 以上），10μF 覆盖中低频段（数百 kHz 到数 MHz），形成宽频带的噪声旁路。

图 4-3：共模扼流圈（CMC）工作原理。上半部分展示了共模电流（同向，磁通叠加，高阻抗，被抑制）与差模信号（反向，磁通抵消，低阻抗，顺利通过）的对比。下半部分为插入损耗频率曲线，红绿两线分别展示共模衰减和差模通过特性。

4.3.3 接地（Grounding）：构建低阻抗的噪声泄放通道

车载接地体系是一个三层的金字塔结构。最底层是机壳地（Chassis Ground）——车身金属结构，作为全局参考电位和屏蔽层接地端，其低阻抗特性使其成为理想的噪声泄放终点。中间层是功率地（Power Ground）——大电流负载（电机、加热器）的回流路径，电流动辄数十安培，是噪声最丰富的"脏地"。最顶层是信号地（Signal Ground）——ECU 内部电路的参考电位，必须与功率地保持隔离，避免功率噪声通过地回路耦合到敏感信号链路。

接地设计有三条铁律：第一，绝对禁止将信号地与功率地直接混接——一旦混接，功率噪声将毫无阻碍地注入信号回路。第二，绝对禁止形成接地环路——环路中的感应电流会产生共模噪声，这是 EMC 设计中最隐蔽也最难根除的问题之一。第三，高频信号（>10MHz）适合多点接地以降低接地阻抗，低频信号适合单点接地以避免环路——选择取决于信号频率与接地回路长度的关系。

图 4-4：左侧为三层接地体系（信号地→功率地→机壳地），层间需隔离。右侧展示接地环路的形成机制——两个接地点与屏蔽层构成环路，外部磁通变化感应出环流，通过法拉第定律 V=-dΦ/dt 产生共模噪声。底部列出三条接地设计铁律。

4.4 总线-specific EMC 设计要点

不同总线因其信号特性不同，EMC 设计的侧重点也各有差异：

4.5 EMC 测试实战：从暗室到整车

设计做得再好，最终都要在测试暗室里"见真章"。车载 EMC 测试包含三大核心项目。

辐射发射（RE）测试在 3m 法或 10m 法半电波暗室中进行。被测设备（EUT）置于转台上，天线在 1-4m 高度范围内扫描，覆盖 150kHz-6GHz 全频段。测试以准峰值（QP）或平均值（AV）检波方式进行，测量值需低于 CISPR 25 对应等级限值。暗室背景噪声必须低于限值至少 10dB，否则测试结果的置信度不足。

大电流注入（BCI）测试模拟线缆耦合的射频干扰。电流注入钳夹在线束上，通过信号发生器和功率放大器将干扰信号注入线束——频率从 100kHz 扫到 400MHz（传统 BCI），或使用带状线法覆盖 400MHz-3GHz。判定标准是：EUT 在干扰注入期间功能正常，无通信中断、无误码、无复位。BCI 是最能"考验"物理层抗扰设计的测试之一——CMC 是否选型正确、PCB Layout 是否留有短板，在 BCI 下一目了然。

瞬态传导抗扰度（ISO 7637-2）测试电源端口的抗干扰能力。汽车电源线上充满了各种瞬态脉冲——感性负载断开时的负脉冲（脉冲 1，-100V/2ms）、开关接通时的正脉冲（脉冲 2a，+112V/0.05ms）、开关抖动产生的快速脉冲群（脉冲 3a/3b，±150V/5ns），以及最严酷的抛负载脉冲（脉冲 5b，发电机突然卸载时产生的 +123V/400ms 正脉冲）。这些脉冲的能量足以摧毁未做保护的电路——电源入口的保护器件（TVS 管、LC 滤波）必须能承受这些脉冲的冲击。

图 4-5：三大核心 EMC 测试场景。左：半电波暗室辐射发射测试（CISPR 25 RE）；中：大电流注入测试（ISO 11452-4 BCI）；右：ISO 7637-2 瞬态脉冲波形（脉冲 1/2a/3a/3b/5b 叠加对比）。各测试对应的标准条款在图中标注。

五、从物理层到系统层：整车 EMC 与拓扑协同设计

5.1 物理层参数与整车架构的耦合关系

物理层的设计选择不会停留在 PHY 层面——它会向上传导，影响整车网络的架构决策：

一个典型的耦合案例：当架构师决定在智驾域采用光纤骨干网时，不仅仅是换了一种传输介质——拓扑从总线型变为环型或星型，中央节点的路由逻辑需要重新设计，线束的布线路由需要避开高温和弯折区域，连接器的防水防尘等级需要提升，甚至整车 EMC 测试策略也会因为光信号的天然抗扰特性而调整。物理层的一个选择，牵动了整个系统的重新适配。

5.2 线束拓扑的 EMC 优化策略

分区隔离是第一原则。高功率线束（驱动电机、加热器、DC-DC 大电流母线）与敏感信号线束（CAN、以太网、传感器信号线）必须物理分离，最小间距 100mm。如果因空间限制无法分离，采用 90° 正交交叉布线而非平行布线——当两根导线垂直交叉时，互感耦合最小，磁场线几乎不穿过另一根导线形成的回路。

绞合与屏蔽的协同体现在频率互补上。双绞线利用绞合抵消磁场耦合，对低频噪声（<10MHz）抑制效果最佳；屏蔽层通过反射和吸收高频电磁能量，对高频噪声（>10MHz）抑制效果更优。最优方案是屏蔽双绞线（STP），同时覆盖高低频段——绞合对付近场磁耦合，屏蔽层对付远场电磁辐射。

接地策略的层级化要求分层处理。信号地单点接地避免环路，屏蔽层单端接地（ECU 侧）泄放耦合噪声，机壳地多点接地提供低阻抗全局参考。三者的接地策略不同，但目标一致：为噪声提供明确的、低阻抗的泄放路径，同时不引入新的干扰耦合路径。

图 5-1：线束布局的"对与错"。左侧错误示范：高压动力线束与 CAN 信号线束平行紧贴（<50mm），互感耦合最大。右侧正确示范：两者间距 ≥100mm，交叉处呈 90° 正交，耦合最小化。底部总结了三条线束 EMC 设计规则。

5.3 面向未来的物理层趋势

车载物理层正处于从"百兆时代"向"万兆时代"跨越的关键节点。以下趋势正在重塑物理层的设计范式：

其中有两个趋势值得特别关注。光电融合意味着未来的车载物理层将是一个"光纤为主干、铜缆为末梢"的双模架构——光纤提供跨越车身的 EMI 免疫高速通道，铜缆（尤其在 10GBASE-T1 成熟后）在短距离接入段提供高性价比的宽带连接。PoDL（Power over Data Line）则更进一步——传感器（如摄像头、雷达）的数据线和供电线合并为同一对双绞线，这不仅减少了线束数量，还简化了连接器设计。但 PoDL 需要在同一对线上隔离直流供电和交流数据信号，这给 MDI 电路设计带来了新的挑战。

图 5-2：车载物理层技术演进时间轴（2020-2030）。从 100BASE-T1 普及、CAN XL 发布、1000BASE-T1 量产，到 Multi-Gig 试点、光纤骨干网上车、Chiplet 互连成熟。下方对应各阶段的物理层设计变革，从差分对成熟设计到芯片级物理层。

六、总结：物理层设计的"黄金法则"

车载通信物理层的设计，本质上是在成本、性能、可靠性三维度之间寻找最优平衡点。这一平衡不是一成不变的公式，而是随着车型定位、功能需求和成本预算动态调整的工程艺术——一辆 A 级家轿的动力 CAN 和一辆 L3 级智驾车辆的传感器以太网，对物理层的要求天差地别。

经过本文的系统梳理，可以提炼出以下五条黄金法则：

第一，信号完整性优先。差分对等长走线、精确的阻抗匹配、正确的终端电阻配置，是物理层设计的底线要求。这些不是"锦上添花"的可选项，而是决定通信能否正常进行的基本前提。在 PCB Layout 阶段多花一天时间优化走线，胜过在实车调试阶段花费数周排查间歇性错误帧。

第二，EMC 设计前置。屏蔽、滤波、接地不是 EMC 测试失败后的"补救措施"，而是 PCB 和线束设计阶段就必须融入的"基因"。物理层的 EMC 问题有一个残酷的特性：设计阶段的一个微小疏忽（比如一个终端电阻位置偏了几厘米），在暗室中可能表现为整个频段的超标——而此时的修复成本，是设计阶段的数十倍。

第三，拓扑适配场景。没有万能拓扑。总线型控成本，星型保带宽，环型守延迟，网状护冗余——选择哪种拓扑，取决于功能域的需求特征。整车层面，一定是混合拓扑的有机组合，而不是某一种拓扑的"一统天下"。

第四，标准驱动设计。CISPR 25、ISO 11452、ISO 7637、ECE R10——这些不是可以"灵活掌握"的软参考，而是物理层设计的硬约束。理解标准中每一个限值背后的工程逻辑（为什么是 47dBμV/m 而不是 50？为什么 BCI 要做到 400MHz？），才能在设计阶段做出正确的技术取舍。

第五，可制造性考量。再完美的设计，最终要落地到线束装配、连接器压接、ECU 安装。工艺可行性决定设计上限——一个理论上海思精妙的屏蔽接地方案，如果在产线上无法可靠实现（比如 360° 环接的操作空间不足、压接一致性难以保证），其实际效果可能还不如一个稍逊但可制造的方案。

物理层是车载通信的"隐形战场"。它不直接参与协议解析，不处理应用逻辑，不生成任何用户可见的功能。但所有上层功能的实现——从自适应巡航的毫秒级控制指令，到高清地图的 GB 级数据流，再到 OTA 升级的可靠文件传输——都依赖于物理层在电磁风暴中守护的每一个电压跳变、每一束光脉冲。

理解物理层，就是理解车载通信的"第一性原理"。
